在周界報警系統中，電子地圖有兩種，一種是通過軟件顯示在電腦顯示器上，是數字電子地圖，輸入的是圖片，也是真實的現場平面圖，通過軟件標注防區位置、脈沖主機位置，報警時，對應的防區會有明暗閃動，提示保安人員。歐脈OM8000安防管理平臺上的電子地圖就是這種，防區位置是根據實際情況和客戶要求標注的，如實反映實際報警的防區，直觀顯示報警的準確位置，便于保安人員及時處理。稱作“地圖”，一般會使用真實的地圖，有方向和道路名稱，周界內部建筑物等設施標注名稱或畫出三維圖示，是為了處警時容易識別位置。

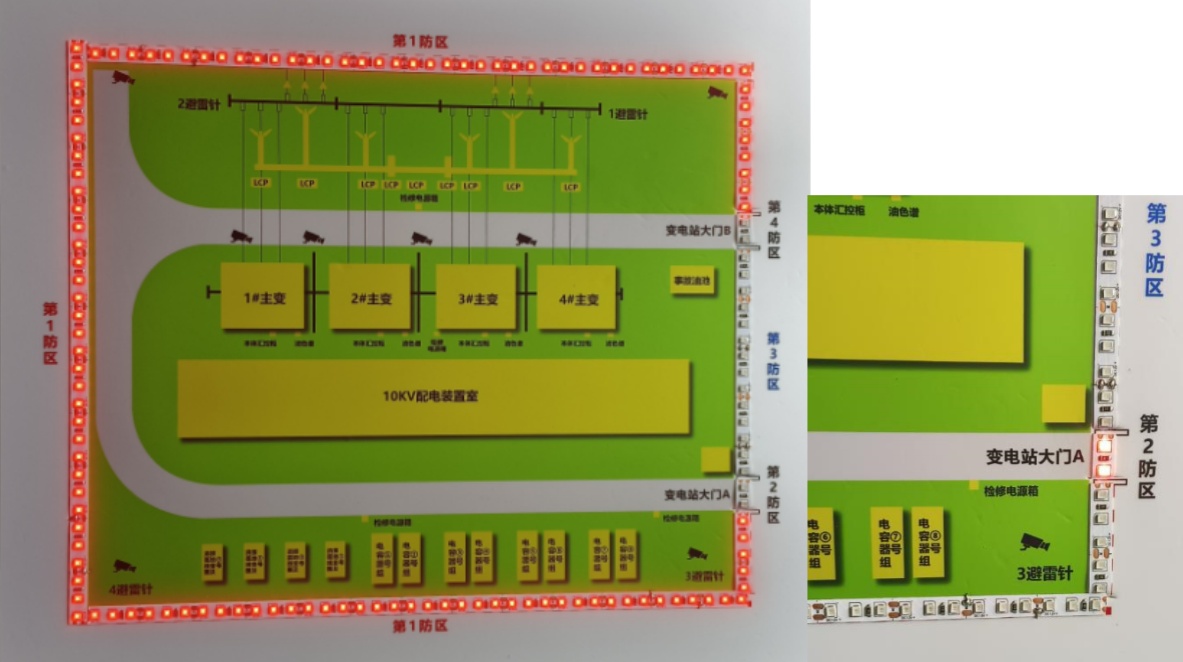

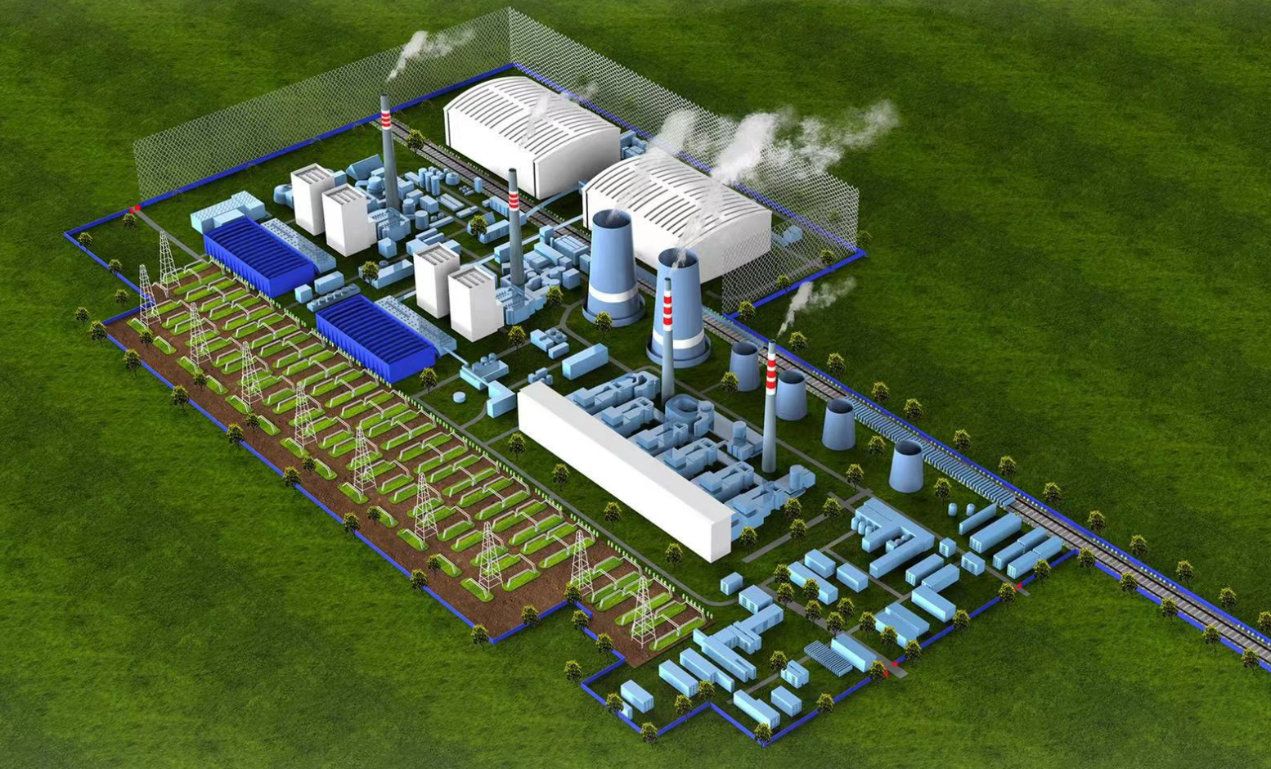

另外一種電子地圖不是顯示在電腦顯示器上，是把周界平面圖或者單位三維全貌制作成尺寸合適的畫板，周界圍墻特別醒目，標注出電子圍欄、紅外對射、張力圍欄、振動光纖、微感知振動入侵探測系統所在位置，報警時，對應的防區用LED顯示，平時不亮，報警時亮紅色，歐脈X609型LED電子地圖就屬于這種電子地圖，長900mm，寬600mm，質優的鋁合金框架。也有人稱作模擬電子地圖，歐脈稱LED電子地圖，區別與顯示器上的數字電子地圖，同樣是為了直觀顯示報警防區的位置。

歐脈X609型LED電子地圖需要繼電器聯動模塊驅動，聯動模塊受OM-9500報警主機控制；在網絡電子圍欄系統中，如果使用OM-9502D網絡模塊和歐脈OM-9516聯動模塊，能夠在脫離報警主機的情況下驅動LED電子地圖。
